6.4. Проверка координат из приложения 5 к лесной декларации



6.4. Проверка координат из приложения 5 к лесной декларации.

Необходимо заметить, что данный способ требует много рутинных действий по копированию/вставке/сохранению в разных форматах и не подходит для проверки большого объема данных. Простой способ проверить правильность координат (в стиле нажал пару кнопок - получил результат) на данный момент мне, к сожалению неизвестен. Будем надеяться, что разработчики со временем автоматизируют этот процесс.

Задача делится на две логические части:

1. Извлечение координат в виде списка из аверса.

2. Создание полигона, его просмотр  (размещение на местности и свойства - площадь, периметр и т.д.).

    2.1 - в программе Арго 7 (больше подходит для кадастровых координат)

    2.2 - в программе QGIS (тяжела в освоении для начинающих)

    2.3 - в программе Global Mapper (нет русификации)

Приступим:

1. Извлечение координат в виде списка из аверса.

Открываем аверс, выбираем нужную декларацию.

 (щелкните по любой из картинок для увеличения)

Находим в ней экселевский файл с данными.

Открываем его:

Находим блок координат. Обратите внимание, что в первом столбце - долгота

Поскольку со столбцами в исходном документе полный бардак, скопируем значения в новый документ. Для этого можно использовать специальную вставку или сочетание клавиш Alt+Ctrl+V

В итоге данные должны выглядеть примерно так:

Я меняю столбцы местами, чтобы первым столбцом была широта - мне так привычнее.

Сохраняем как новый экселевский файл:

Дополнительно копируем координаты в Блокнот для сохранения в текстовый файл

И сохраним его как простой текст (*.txt)

2. Создание полигона, его просмотр  (размещения и свойства).

    2.1 - в программе Арго 7 (больше подходит для работы с кадастровыми X,Y но и для широты/долготы тоже годится)

Скачиваем программу: https://new.argogeo.ru/

Устанавливаем (долго!), запускаем.

Открываем текстовый файл с координатами:

Выставляем настройки, как на скрине ниже:

Обязательно поставьте галку, что это координаты в широте/долготе (а не в МСК)

Тем не менее, программа спросит в какую зону МСК это все попадает.

Для 90% Челябинской области это будет вторая зона. Уточните зону к которой относится Ваше лесничество по справочнику: 2.16 Кадастровые районы Челябинской области

После чего нам покажут построенный полигон:

Щелкните по нему, чтобы увидеть свойства, в частности площадь и периметр.

Можно прямо из программы загрузить снимки и посмотреть, как полигон на них накладывается.

Выберите на свой вкус:

Также можно экспортировать контур как kml-файл, например для загрузки в SAS Planet (САС Планета) или в навигатор/телефон, для выезда на местность.



 2.2 - Работа с координатами в программе QGIS

Скачиваем программу: https://www.qgis.org/ru/site/forusers/download.html

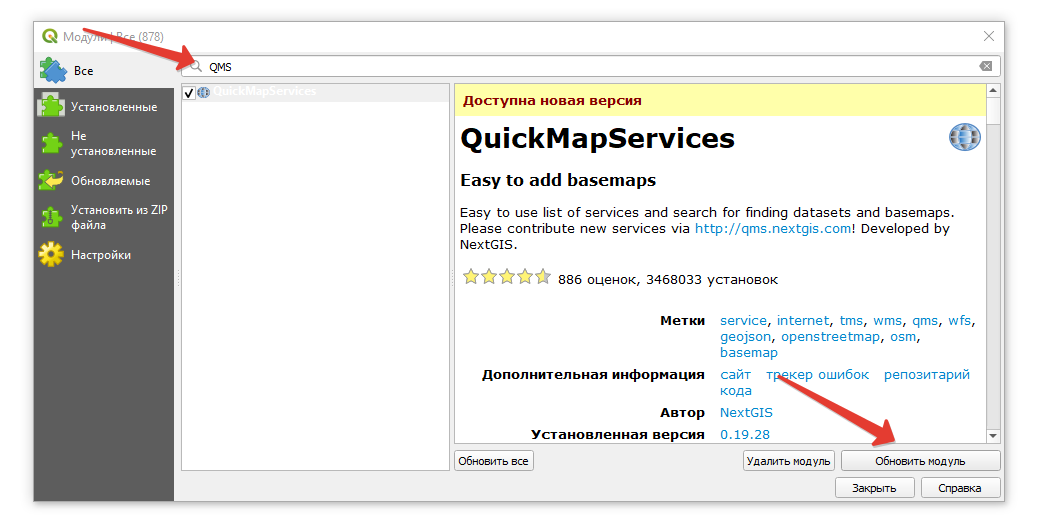

Устанавливаем, запускаем. Сразу же доустановим пару необходимых модулей.

После успешной установки, открываем эксель файл с помощью кнопки в разделе "добавить"

В открывшемся окне нажимаем Обзор:

Выставляем настройки как на скрине:

(неочевидный момент - ось X (в qgis в частности и в большинстве других ГИС) - направлена на запад, т.е. отражает значение долготы. В данном случае долгота у нас - третий столбец (field 3).

Таким образом X field =  Field 3 в таблице)

Набор координат загружается как набор точек, напрямую как полигон загрузить нельзя.

Выглядит бестолково, поэтому попробуем это исправить.

Открываем панель инструментов анализа.

Пишем в поиске "контур". Дважды щелкаем по указанной стрелкой команде:

В открывшемся окне ничего не меняем, нажимаем Выполнить, затем Закрыть

У нас помимо точек появился незамкнутый контур:

Теперь из этой линии нужно сделать полигон. В инструментах анализа ищем "полигоны". Выполняем выделенную команду.

Оставляем все настройки без изменений, нажимаем Выполнить, и затем Закрыть.

Стало похоже на правду, только в слегка сплющенном виде.

Поменяем проекцию на более привычную:

В открывшемся окне выберите Pseudo Mercator - подавляющее большинство карт, которые Вы видите в веб-сервисах "сделаны" именно в ней. Чтобы быстро его найти, достаточно написать код проекции 3857 - это своего рода каталожный номер в справочнике проекций (EPSG)

Вот теперь нормально.

Инструменты анализа можно закрыть.

Чтобы загрузить картографическую подложку, щелкните правой кнопкой на пустом месте в верхней панели инструментов, и выберите "Поиск в QMS"

В открывшемся меню можно выбрать спутниковые снимки и иные карты, а затем нажать кнопку Добавить.

Финальный вид:

Можно экспортировать получившийся полигон как kml или gpx (и еще множество других форматов)

    2.3 - в программе Global Mapper

(программа платная, использование пиратки нарушает действующее законодательство)

Скачиваем отсюда: https://rutracker.org/forum/viewtopic.php?t=5957469

Расширение для браузера для обхода блокировок - тут:

Устанавливаем, запускаем. Нажимаем открыть файл и выбираем наш экселевский файл.

Выставляем настройки как на скрине:

В следующем окне указываем проекцию - настройки должны быть как на скрине.

Видим, что полигон загрузился, чтобы узнать площадь выберите инструмент в виде карандаша и щелкните по полигону, чтобы выделить его.

Затем правой кнопкой, и в открывшемся меню выбираем:

Результаты расчетов - как видите, в разных ГИС-программах результаты заметно отличаются.

Экспортировать файл можно с помощью следующих команд:

На этом все.

PS: Повторюсь - использование ГИС в данном случае - слишком громоздкий инструмент для анализа данных. Будем надеяться, что разработчики Аверс автоматизируют этот аспект, либо будет найдено более простое решение.
