7.4 Настройка оформления и макета печати.
Создаем пустой макет печати
Имя - любое
Стандартный формат А4 (альбом) в данном случае нас вполне устроит.
Добавляем карту - кликните по кнопке и растяните прямоугольник мышкой на листе
Примерно так. В нем появится изображение из главного окна
Настраиваем масштаб - выбираем кратный 5000 на свое усмотрение. Я использую в данном случае 1: 10 000
Добавляем координатную сетку:
Настраиваем ее параметры
Выбираем систему координат WGS84
Шаг сетки я делаю через 0,01 градуса
Настраиваем внешнюю рамку и подписи
Вид получившейся рамки и подписей координат:
Настраиваем надписи - поворачиваем боковые
Вот теперь нормально:
Добавляем масштабную линейку/шкалу.
Настраиваем ее:
Добавляем поле для текстовых данных:

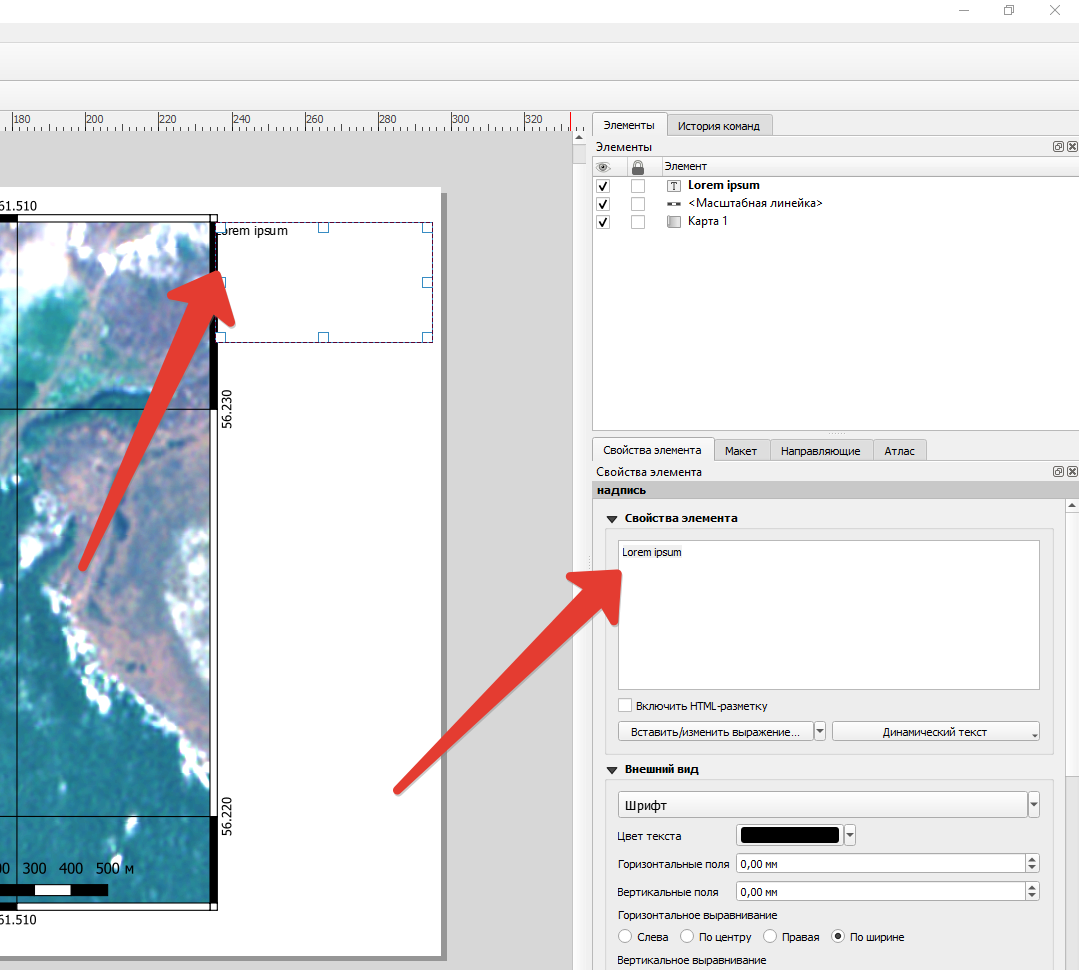

Ввод и редактирование текста происходит в блоке справа.
Вводим необходимый текст:
В общих чертах готово, теперь мы можем экспортировать наш макет как изображение:
Выбираем имя файла и место для сохранения, жмем сохранить.

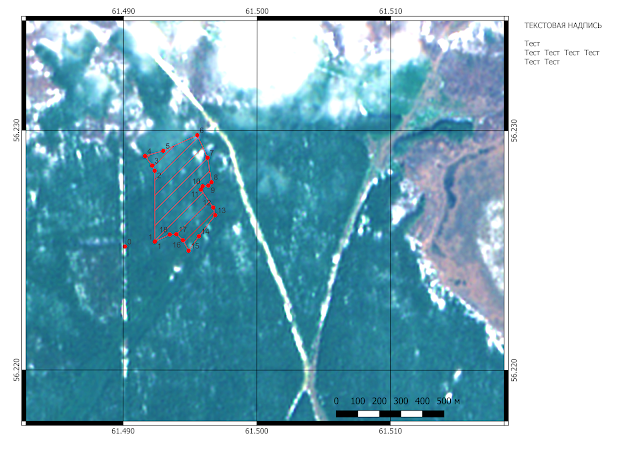

Готовый файл:
Также есть возможность сохранить отчет как pdf:
При сохранении проекта в qgis все настройки макета печати сохраняются внутри него, их не нужно настраивать заново. Таким образом, можно добавить множество полигонов лесосек в один проект, и создать отчет для каждого, используя один и тот же макет, как основу.

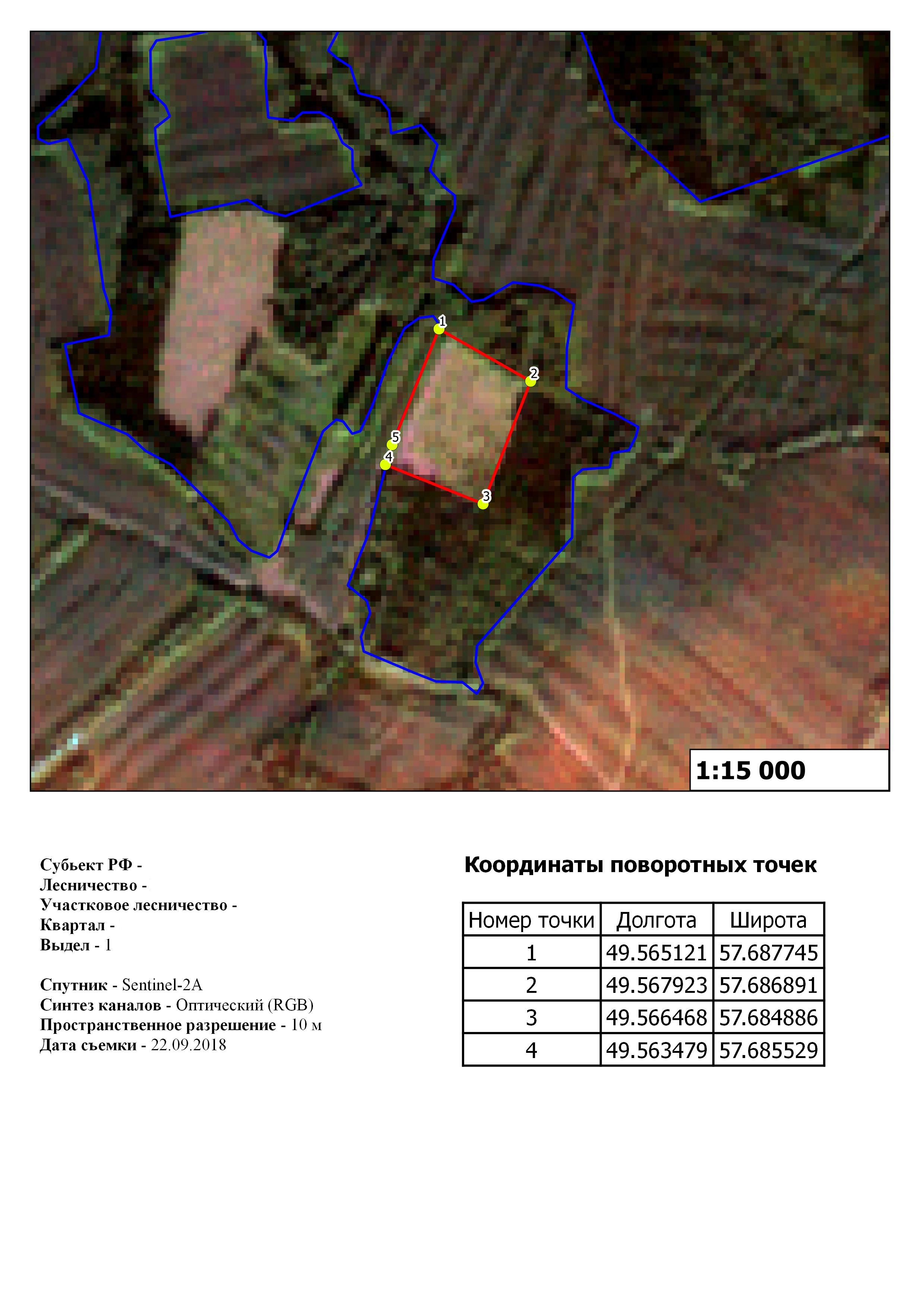

Пример отчета, изготовленного таким образом:
Также имеется множество других вариантов оформления от региона к региону:
