Рассмотрены следующие задачи: просмотр и редактирование XML файлов (выписок и кадастровых планов территорий (КПТ)), экспорт получившегося контура в виде векторного файла, просмотр выписки в "печатном" виде.

Файлы к статье размещены по ссылке: https://yadi.sk/d/cSwOLrnXUYHHNQ

1. Просмотр и редактирование XML файлов (выписок и кадастровых планов территорий (КПТ))

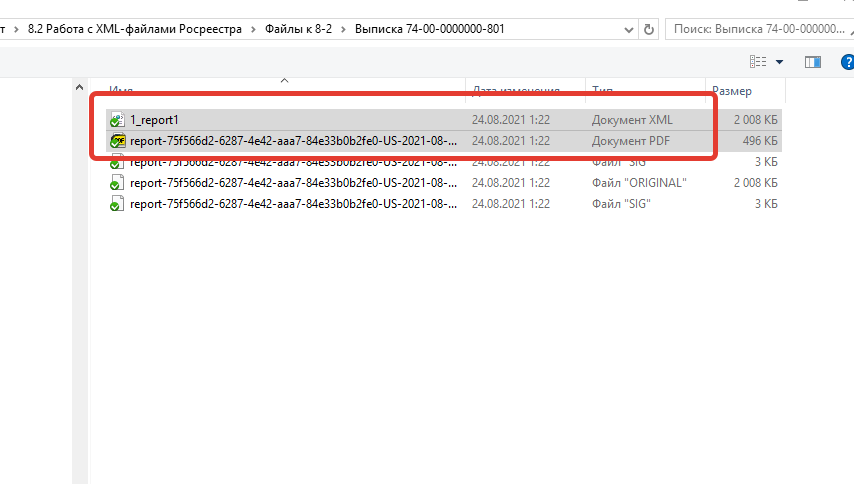

При заказе выписки на участок или заказе КПТ, Росреестр присылает архив с набором файлов. В этом многообразии нас интересуют только два первых - сам XML и PDF.

PDF - это просмотр выписки в "читаемом" виде с информацией о собственнике и пр. и таблицей координат. XML - полный исходный набор данных. Нужно понимать, что пдф является лишь его визуализацией, для удобного просмотра в виде документа. Для работы с геометрией необходим xml.

Запускаем Арго, Выбираем вкладку Файл - Импорт из XML

Указываем наш файл выписки:

Нажимаем загрузить все,

Ждем - в зависимости от размера полигона, это может занять до пары минут,

Клик по границе выделит отдельный замкнутый полигон:

Клик по названию выделит весь участок целиком:

Клик по знаку"+" в наименование, откроет список субполигонов из которых состоит участок.

Внешний вид полигона, разумеется, можно настроить.

Попробуем подгрузить спутниковые снимки:

Выбираем зону, в которой размещен участок:

Подробнее о выборе зоны - здесь.

Выбираем нужный нам слой снимков (самые толковые выделены на скрине ниже) :

Если все успешно, то у нас появится еще один слой в панели слева, а под полигоном отобразится выбранная нами карта:

Попробуем экспортировать этот полигон в виде векторного файла для работы в других программах:

Указываем слой, который нужно экспортировать:

Еще раз указываем нужную зону:

Выбираем место сохранения:

Если все успешно, по окончании процесса видим сообщение:

 Сам файл:

KML-файл можно открыть, например в САС через стандартную команду открытия:

Открытие КПТ:

Процесс почти аналогичен открытию выписки:

Также обращаю внимание, что программа может напрямую открывать zip-архивы без распаковки.

После окончания считывания файла мы можем нажать кнопку "Загрузить все и закрыть" - если нам нужны все полигоны, содержащиеся в КПТ

Либо выбрать только нужный участок из представленного списка и нажать кнопку "ЗУ на рабочий слой". Окно импорта при этом не закрывается, и таким образом, можно загрузить любое количество произвольных участков из списка:

Также очень удобен поиск по номеру участка или части номера. На примере ниже отфильтрованы только участки, содержащие в себе цифры "162"

Просмотр выписки в "печатном" виде.

При отсутствии pdf файла для просмотра мы можем сформировать его здесь: по кнопке "Просмотр выписки в печатном виде".
