Практическое использование списка координат "с бумаги" для уточнения на местности границ участка (на примере ООПТ "Шабуровский заказник").
Для понимания процесса крайне советую ознакомиться с предыдущей частью: 2.11 Отображение списка координат из Excel на карте. Здесь рассматривается практическое применение, визуализация и загрузка в навигатор. Файлы примеров по ссылке: https://yadi.sk/d/_Tp6kaw4rGngEg
Постановка задачи: вынести на местность несколько поворотных точек полигона, с учетом того, что они представлены в виде кадастровых координат на бумаге.
Предыстория: В процессе работы возник вопрос о точном местоположении границы заказника внутри массива леса. Большая часть границы проходит по естественным рубежам - реки, дороги, квартальные просеки и т.п. Однако часть границы просто рассекает массив без всяких ориентиров. Было необходимо установить границу на местности.
Задачу осложняло еще и то, что в этом месте граница проходит по территории двух участковых лесничеств, часть по территории вне земель ГЛФ, а на козлосчетной схеме вообще не указана.
Речь идет вот об этом участке (указан стрелкой):
В самом регламенте ООПТ схема территории просто "высочайшего" качества, основанная на ксерокопии планшета Генштаба 1974 года, если не ошибаюсь:
Как видим, этого уголка нет вообще. Соответственно, нет и в описании характерных точек, и как следствие, нет их координат.
Однако в документе: "ПРАВИТЕЛЬСТВО ЧЕЛЯБИНСКОЙ ОБЛАСТИ. ПОСТАНОВЛЕНИЕ от 20 июня 2012 г. N 302-П О Шабуровском государственном природном биологическом заказнике Челябинской области" начиная со стр.7 я нашел перечисление поворотных точек с координатами:
Как мы помним из предыдущей статьи:
2.11 Отображение списка координат из Excel на карте , наша задача - получить простой список координат, состоящий из трех столбцов (№ точки, X, Y).

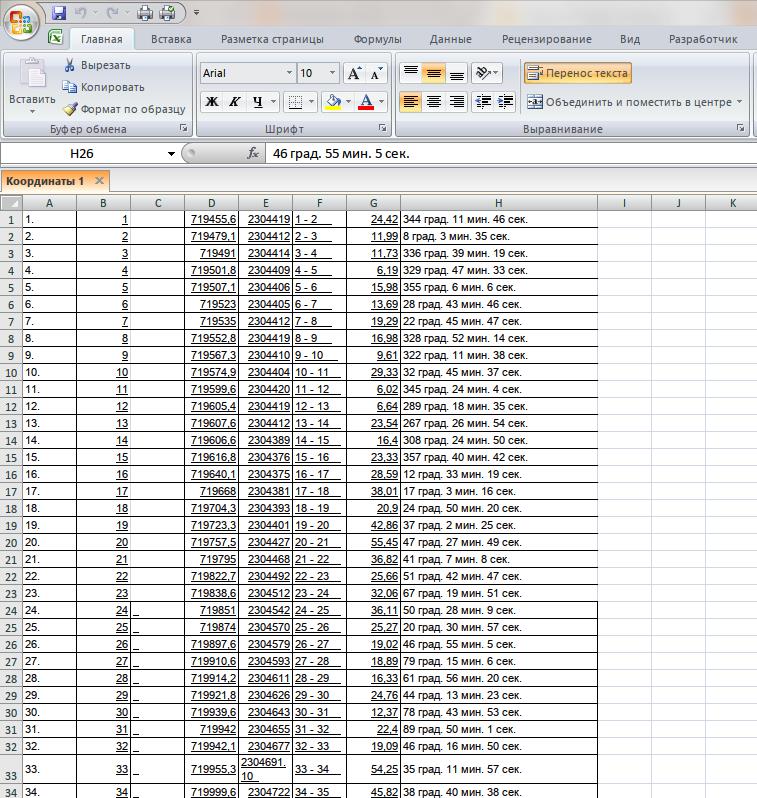

Я не стал искать сложных путей, а просто открыл pdf-файл в программе PDF-XChange Editor и экспортировал его как экселевский. Вы можете сделать так же, а можно просто копировать нужное, и вставлять в эксель. Способ не важен, главное результат. Получаем примерно такую вещь:
Немного "причешем" наши данные, объединив блоки с разных листов в один список и удалив лишние столбцы:
Конечный результат:
Сохраним его как "Координаты 2" и откроем в Global Mapper
Эти настройки нам уже знакомы из предыдущей части, выставляем, как на скрине:
Указываем проекцию. У нас как обычно МСК-74 зона 2. Воспользуемся файлом prj для быстрого ее указания.
Готово, наш список точек отобразился на подготовленной заранее картоподложке (файл "Shaburovskyj_GPBZ_OpenTopo_z15.jpg":
А теперь мы еще раз откроем этот же экселевский файл, только на этот раз уже не как номера точек, а как полигон. Нажимаем Открыть, и выбираем снова файл "Координаты 2". На вопрос программы о прерывании загрузки текущего ответьте "Нет". Настройки те же, только теперь укажите, что это полигон (Area - область).
Дважды щелкните по загруженному слою, чтобы настроить внешний вид.
Перейдите на вкладку Area Styles, выберите указанный стрелкой пункт, и настройте примерно как на скриншоте: заливка, цвет, цвет границы, прозрачность.
Результат:
Мы можем экспортировать его, как контур. Для этого щелкните правой кнопкой мыши по любому из слоев с точками и выберите Layer - Export. В открывшемся оконце выберите оба слоя с точками.
Выбираем KML. Меня в данном случае интересуют только векторные данные, но можно экспортировать и вместе с картоподложкой.
Сохраняем. Пробуем открыть в Google Earth (Google планета Земля). Как видим, успешно. Обратите внимание, что в KML упаковались оба слоя, и "точки", и "полигон".
Крупнее:
Попробуем открыт файл на телефоне:
Сначала Locus. Как видите, он даже цвет заливки правильно опознал. Номера точек показываются при клике на них.
Osmand воспринял файл, как набор отдельных точек, а не как обаласть. Поэтому я экспортировал данные как gpx и скормил ему.
Можно задать цвет точек и цвет контура.
Номер точки показывается при клике на нее.
В Locus, конечно, получилось гораздо нагляднее.
Для загрузки в Garmin просто экспортируйте данные, как gpx и поместите этот файл в подпапку с записанными треками на навигаторе и включите его видимость через меню.
Теперь мы можем прибыть на место и с высокой точностью разметить границу от точки к точке.
